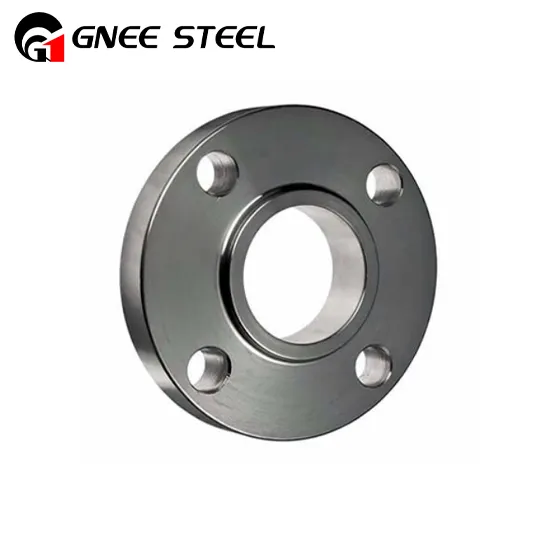

Flange a scorrimento
In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.
- Invia un'email-:ss@gneesteel.com
- Telefono:+8615824687445
Le flange Slip-on (SO) sono un tipo di flangia che ha una faccia piatta sulla superficie di tenuta e vengono generalmente utilizzate in applicazioni a bassa pressione. Sono chiamati "slip-on" perché possono essere facilmente infilati sull'estremità di un tubo o di un raccordo e quindi saldati in posizione. Hanno anche un diametro interno forato che corrisponde al diametro esterno del tubo, consentendo un flusso regolare di fluidi o gas.
| Tipologia di prodotto | Flangia per tubo slip-on, flange slip-on ASME 16.5 / flange SORF |
|---|---|
| Misurare | Da ½" (15 NB) a 48" (1200 NB) |
| Classe | 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, norma DIN ND-6,10, 16, 25, 40 ecc. |
| Flange scorrevoli in acciaio inossidabile | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L |
| Flange slip-on in acciaio al carbonio | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Flange a scorrimento in acciaio legato | ASTM/ASME A/SA 182 e A 387 F1, F5, F9, F11, F12, F22, F91 |
| Flange slip-on in acciaio duplex | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Specializzarsi | Come da disegno |
| Standard | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST-12820 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Tipo di connessione/Tipo di superficie flangiata | Giunto ad anello, Faccia con giunzione a sovrapposizione, Faccia rialzata, Faccia piatta, Maschio-femmina grande, Maschio-femmina piccolo, Linguetta e scanalatura grande, Linguetta e scanalatura piccola |
Tipi di flange slip-on e loro applicazioni
Esistono due tipi principali di flange slip-on, ciascuna progettata per soddisfare requisiti e applicazioni specifici all'interno dei sistemi di tubazioni:
Flange slip-on standard
Le flange slip-on standard o con faccia rialzata hanno una faccia rialzata sulla superficie di tenuta. Questa caratteristica fornisce una piattaforma per la guarnizione, garantendo una tenuta affidabile tra la flangia e il tubo o i raccordi adiacenti. Di conseguenza, sono particolarmente adatti per applicazioni a bassa pressione in cui le forze di serraggio dei bulloni possono comprimere sufficientemente la guarnizione per evitare perdite.
Flange slip-on con giunto sovrapposto
Le flange slip-on lap joint hanno una faccia piatta e una flangia di supporto separata. La flangia di supporto viene fatta scivolare sull'estremità del tubo e allineata con l'estremità del raccordo a sovrapposizione, che viene quindi collegata al tubo. Questo design consente il movimento rotatorio, garantendo flessibilità di allineamento durante l'installazione o la manutenzione. Sono spesso utilizzati in sistemi che richiedono frequenti disassemblaggi, applicazioni di espansione o contrazione termica.
Utilizzo delle flange slip-on
Le flange Slip On sono comunemente utilizzate nelle seguenti applicazioni:
Applicazioni a bassa pressione:Le flange Slip On sono ampiamente utilizzate in applicazioni a bassa pressione, come condutture di acqua e gas, dove la pressione non supera i 300 psi.
Impianti Chimici e Petrolchimici:Le flange Slip On sono comuni negli impianti chimici e petrolchimici, dove collegano sistemi di tubazioni e apparecchiature.
Sistemi HVAC:Le flange Slip On sono comuni nei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria), dove vengono utilizzate per collegare condutture e tubazioni.
Impianti di trattamento delle acque:Le flange Slip On trovano il loro utilizzo negli impianti di trattamento dell'acqua, che collegano sistemi di tubazioni e apparecchiature.
Industria alimentare e delle bevande:Le flange Slip On sono diffuse nel settore alimentare e delle bevande, dove vengono utilizzate per collegare sistemi di tubazioni e apparecchiature.
Vantaggi della flangia slip-on
- Costo di installazione inferiore
- Più facile da allineare con altre parti durante l'installazione
- Migliore prevenzione delle perdite
- Saldatura interna ed esterna alla flangia
- Tempo più breve per un taglio accurato del tubo
- Poiché il tubo scorre sulla flangia, è compatibile con il mozzo inferiore della flangia scorrevole
Imballaggio e spedizione
