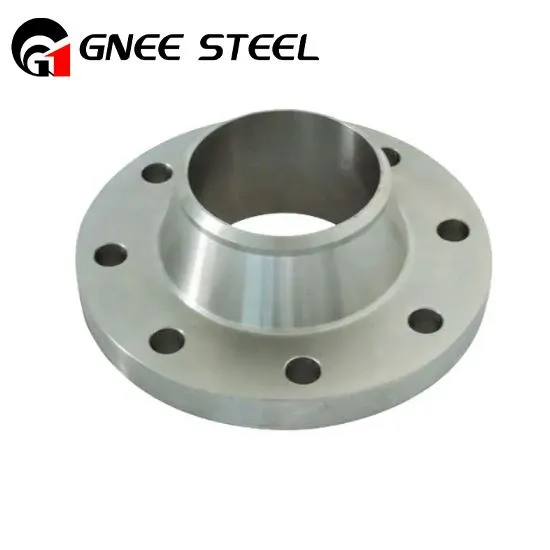

Flange del collo di saldatura Hastelloy

La flangia a collo saldato in Hastelloy contiene un lungo mozzo conico che può essere collegato facendo scorrere sul tubo o sul raccordo. Rafforza il tubo e si collega ad esso mediante saldatura. È importante che il diametro interno del mozzo corrisponda al diametro esterno del tubo per un collegamento corretto. Rafforza il tubo se utilizzato in condizioni di sollecitazione ad alta pressione e in condizioni di sollecitazione ad alta temperatura.

Invia la tua richiesta

Chatta adesso

In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.

Invia un'email-:ss@gneesteel.com
Telefono:+8615824687445

introduzione al prodotto

La flangia a collo di saldatura Hastelloy è una flangia in superlega composta dalla ben apprezzata combinazione di nichel e cromo. Ha anche aggiunto cobalto, ferro, manganese, silicio, carbonio e molibdeno e include anche tungsteno, vanadio, ecc. Può prevenire la corrosione e resistere ai danni locali. Hastelloy è un materiale sintetico dalle prestazioni eccellenti che utilizza vari gradi per migliorare la resistenza al calore e alla corrosione.

Dimensioni delle flange del collo di saldatura Hastelloy

Taglia nominale	Diametro esterno (OD)	minimo Spessore (T)	Diametro RF. (R)	N. di fori per bulloni	Diametro dei fori	Cerchio di bulloni (AVANTI CRISTO)	SO ID foro (SB)	WN Diametro interno foro (WB)	Dia. Base del mozzo (HB)	Dia. dell'HubTop (HT)	COSÌ LTH (SL)	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Nickel Hastelloy Weld Neck Flanges

Usi delle flange del collo saldato Hastelloy

Un'applicazione comune per le flange con collo saldato Hastelloy è nel settore della lavorazione chimica. Sono utilizzati negli impianti chimici e nelle raffinerie che spesso trattano sostanze corrosive come acidi, alcali e sostanze chimiche forti. La resistenza alla corrosione di Hastelloy combinata con il design del collo saldato garantisce una connessione affidabile e a prova di perdite, prevenendo eventuali perdite o contaminazioni.

Caratteristiche delle flange del collo saldato Hastelloy:

Queste flange sono strutture più forti e resistenti utili per gestire lo stress. Supporta il tubo con un'eccellente capacità di alta pressione. Sono convenienti in ambienti chimici come acidi, sali e solfati. Molte applicazioni che riguardano l'acqua, l'acqua di mare e l'acqua inquinata utilizzano queste flange senza subire decomposizioni. Queste flange sono protette contro l'ossidazione, la ruggine e la vaiolatura.

Applicazioni:Controllo dell'inquinamento, gas acido, desolforazione dei gas di scarico, lavorazione alimentare.
