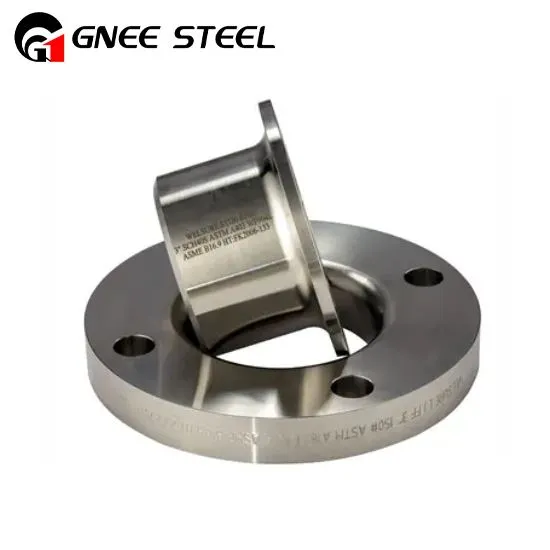

Flange di giunzione sovrapposte in acciaio duplex

Le flange Duplex Lapped Joint sono sempre utilizzate con un'estremità tronca o Taft che è saldata di testa al tubo con la flangia allentata dietro di essa. Ciò significa che l'estremità tronca o Taft costituisce sempre la faccia. Il giunto lappato è preferito nelle applicazioni a bassa pressione perché è facilmente assemblabile e allineabile.

Invia la tua richiesta

Chatta adesso

In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.

Invia un'email-:ss@gneesteel.com
Telefono:+8615824687445

introduzione al prodotto

Le flange a giunto sovrapposto duplex scorrono direttamente sul tubo. Sono utilizzate principalmente con raccordi a tronchetto e sono utilizzate per il tronchetto e la flangia del tubo a giunto sovrapposto. Sono anche libere di ruotare attorno al tronchetto. Il vantaggio principale di queste flange per tubi è lo smantellamento frequente che le rende spesso utilizzate per le applicazioni.flange con giunto sovrappostosono i due componenti dell'assemblaggio, con un'estremità a tronchetto che ha una flangia ad anello con giunto sovrapposto posizionata sopra di essa. Qui l'estremità a tronchetto viene quindi saldata al tubo e l'anello della flangia può essere ruotato per allinearsi con la flangia di accoppiamento. Le flange con giunto sovrapposto con una connessione flangiata con estremità a tronchetto vengono utilizzate per flange grandi o difficili da regolare.

Specifiche e gradi di materiale delle flange a giunto sovrapposto in acciaio duplex

Specificazione	ASTM A182 / ASME SA182
Standard	ANSI/ASME B16.5, B16.47 Serie A e B, B16.48, BS4504, BS 10, EN-1092, DIN, Flange ANSI, Flange ASME, Flange BS, Flange DIN, Flange EN, Flange GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
Misurare	Da 1/2″ (15 NB) a 48″ (1200NB) DN10~DN5000
Classe	150 libbre, 300 libbre, 600 libbre, 900 libbre, 1500 libbre, 2500 libbre, standard DIN ND-6,10, 16, 25, 40 ecc.
Tipo di connessione/tipo di faccia della flangia	Faccia rialzata (RF), Giunto ad anello (RTJ), Faccia piatta (FF), Maschio-femmina grande (LMF), Maschio-femmina piccolo (SMF)
Il Giappone	Specifiche JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
Din	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673
Laurea triennale	BS 4504, BS 4504, BS 1560, BS 10

lapped joint flanges

Vantaggi delle flange con giunto sovrapposto duplex:

Le flange Lapped Joint hanno alcuni vantaggi speciali rispetto ad altre flange. Questi sono i seguenti:
Le flange Lapped Joint includono la libertà di ruotare attorno al tubo. Ciò facilita l'allineamento dei fori dei bulloni delle flange opposte.
L'assenza di contatto con il fluido all'interno del tubo garantisce la maggiore stabilità di queste flange.
Nei sistemi di tubazioni soggetti a corrosione o erosione rapida, le flange con giunto a sovrapposizione possono essere recuperate per essere riutilizzate.
La capacità di tenuta della pressione delle flange a giunto sovrapposto è ridotta. Ma è migliore di quella delle flange a innesto.
Il giunto sovrapposto funziona come un anello di supporto sul moncone.
Il vantaggio principale della flangia con giunto sovrapposto è che i fori dei bulloni possono essere allineati con la flangia corrispondente una volta completate le saldature.
Consentono la capacità di allineamento rotazionale.
