Raccordi per tubi in lega Incoloy 800
Dimensioni: da 1/8" a 2"
Pressione nominale: 3000 psi - 10.000 psi
Discussioni: NPT, BSPT, BSPP
1.4876 Raccordi per tubi e nippli saldati Incoloy 800
Dimensioni: da 24" a 96" o personalizzate
Pressione nominale: 3000 psi - 10.000 psi
Discussioni: NPT, BSPT, BSPP
In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.
- Invia un'email-:ss@gneesteel.com
- Telefono:+8615824687445
Raccordi per tubi in lega Incoloy 800descrizione

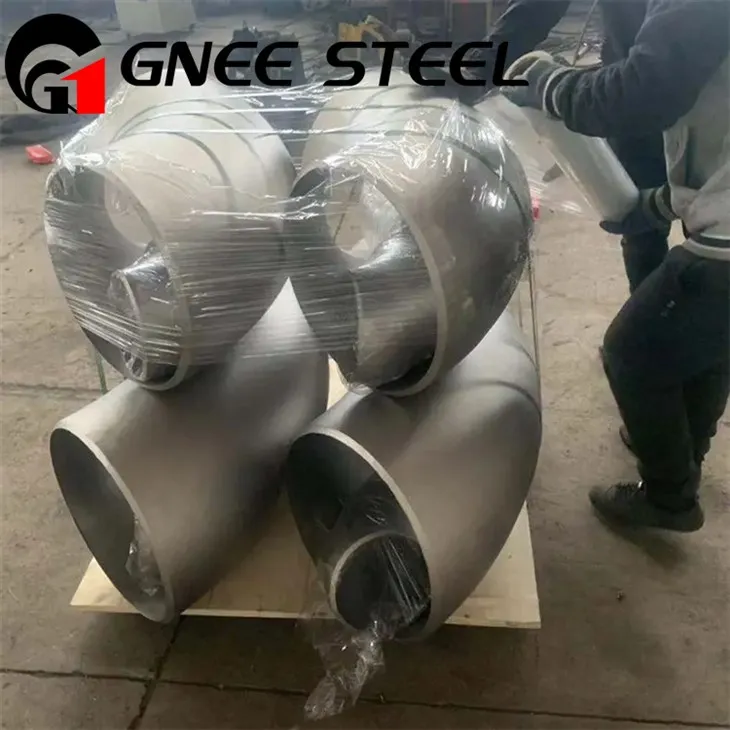

Raccordi per tubi GNEE Incoloy lega 800
I raccordi per tubi in lega Incoloy 800 sono una lega di nichel-ferro-cromo nota per la sua eccezionale robustezza e resistenza alle alte temperature, all'ossidazione e alla corrosione. Sono adatti per applicazioni impegnative nei settori chimico, petrolchimico e dei forni industriali. Le considerazioni chiave includono le differenze tra i vari gradi (800, 800H e 800HT), le loro proprietà meccaniche alle alte-temperature e le proprietà specifiche di resistenza alla corrosione, come la resistenza alla rottura da stress da cloruro.
Tipi e applicazioni
Incoloy 800: adatto per applicazioni generali ad alta-temperatura fino a circa 1500 gradi F (816 gradi).
Incoloy 800H e 800HT: adatti per applicazioni che richiedono un'eccellente resistenza allo scorrimento viscoso e alla rottura ad alte temperature. La differenza principale è che l'800H ha un contenuto di carbonio più elevato, mentre l'800HT ha un contenuto più elevato di alluminio e titanio, che ne aumentano la resistenza alle alte-temperature.
Applicazioni industriali: utilizzato in forni industriali, scambiatori di calore e cracker di idrocarburi.
Lavorazioni chimiche e petrolchimiche: ampiamente utilizzato in questi settori grazie alla resistenza alla corrosione e alle prestazioni alle alte-temperature.
Specifiche dei raccordi per tubi in lega 800 incoloy
Specifiche dei raccordi per tubi con saldatura di testa in lega Incoloy 800/800H/800HT
SpecificheASTM B366/ASME SB366
DimensioniASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
MisurareDA 1/8" NB A 48" NB. (Senza giunture e saldato a raggi X-al 100%, fabbricato)
TipoSenza soluzione di continuità / Saldato / Fabbricato
Raggio di curvaturaR=1D, 2D, 3D, 5D, 6D, 8D, 10D o Personalizzato
SpessoreSch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS
Grado800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
Specifiche dei raccordi per tubi in lega 800 incoloy
Composizione chimica dei raccordi per tubi Inconel 800
| Elemento | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nichel (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Cromo (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| Ferro (Fe) | Bilancia | Bilancia | Bilancia |
| Carbonio (C) | Inferiore o uguale a 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Alluminio (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Titanio (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Proprietà meccaniche dei raccordi Inconel 800
| Proprietà | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Resistenza alla trazione (min) | 520MPa | 450MPa | 500MPa |
| Limite di snervamento (compensazione dello 0,2%) | 205MPa | 170MPa | 210MPa |
| Allungamento (min) | 30% | 35% | 30% |
| Durezza (massima) | Rockwell B90 | Rockwell B88 | Rockwell B88 |
Vari tipi di raccordi per tubi in lega 800 incoloy
Gamma completa di raccordi Inconel 800
Gnee Steel produce e fornisce una gamma completa di raccordi Inconel 800 per soddisfare le diverse esigenze applicative in un'ampia gamma di settori. I nostri raccordi sono disponibili in una varietà di configurazioni, valori di pressione e standard, garantendo prestazioni affidabili in ambienti corrosivi e ad alta-temperatura.
Raccordi-a saldare di testa (ASME B16.9)
Progettati per un'integrazione perfetta nei sistemi di tubazioni saldate, questi raccordi presentano una superficie interna liscia che riduce al minimo la resistenza al flusso, rendendoli ideali per applicazioni ad alta-pressione e alta-temperatura.
Gomiti a 90 gradi e 45 gradi (raggio lungo e corto)
Tee uguali e ridotti
Riduttori concentrici ed eccentrici
Tappi finali
Estremità del troncone
Raccordi a saldare (ASME B16.11)
I raccordi a saldare sono ideali per sistemi di tubazioni ad alta-pressione di-diametro ridotto e forniscono una connessione robusta e a prova di perdite-adatta per applicazioni chimiche e in centrali elettriche. Gomiti con saldatura a presa
Tee
Raccordi completi e mezzi
Tappi
Raccordi filettati (ASME B16.11)
I raccordi filettati sono progettati per un facile montaggio e smontaggio in sistemi a bassa- e media-pressione e sono ideali per installazioni compatte o temporanee nelle tubazioni di processo.
Gomiti filettati
Tee
Bobine
Tappi
Boccole
Pressione-Valori nominali di temperatura per raccordi riduttori senza saldatura in lega 800 (psig)
| Temperatura | Classe di pressione 150 | Classe di pressione 300 | |||||
|---|---|---|---|---|---|---|---|
| grado F | grado | ¼ – 1 pollice | 1¼ – 2 pollici | 2½ – 3 pollici | ¼ – 1 pollice | 1¼ – 2 pollici | 2½ – 3 pollici |
| da -20 a 150 | -29-66 | 300 | 2000 | 1500 | 1000 | (Nota: in questi dati le classificazioni della Classe 300 sembrano iniziare da 1¼ pollice) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Grafico delle tolleranze delle estremità degli stub Inconel 800
| Tolleranza dei raccordi in lega 800 | Riduttore e giunto a giro Fine del troncone |
Gomiti e T del tubo |
Cappucci per tubi | |||
|---|---|---|---|---|---|---|
| ASME B16.9 Dimensione normale del tubo | ID alla fine |
OD a Bevel |
Spessore della parete dei raccordi in lega 800 di T | Oltre-tutto Lunghezza H |
Dal centro-alla-fine Dimensione A ,C ,B |
Oltre-tutto Lunghezza di F |
| Da 1/2 a 2-1/2 | +0.06 | Non meno dell'87,5% di spessore nominale |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 a 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| dalle 5 alle 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| dalle 10 alle 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| dalle 20 alle 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26-30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32-48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
Informazioni su Gnee Steel
Gnee Steel è specializzata nella produzione e vendita di varie leghe a base di nichel-, tra cui Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 e leghe ad alta temperatura. I prodotti Gnee Steel sono ampiamente utilizzati nelle applicazioni aerospaziali, chimiche, elettriche, automobilistiche e nucleari. Offriamo anche soluzioni di leghe personalizzate su misura per le esigenze del cliente. Per richieste sui prezzi delle leghe o soluzioni di leghe personalizzate, contattateci per un preventivo all'indirizzoss@gneesteel.com.
