1. La Trinità del Titanio: quali sono le differenze filosofiche fondamentali tra i gradi 2, 5 e 7 e le loro strategie di lega primarie?
La selezione di un grado di titanio è una decisione strategica basata sulla risposta della lega a tre sfide fondamentali: corrosione, resistenza e costo. I gradi 2, 5 e 7 rappresentano tre distinti approcci filosofici per bilanciare questi fattori.
Grado 2 (Titanio commercialmente puro - La corrosione- Primo cavallo di battaglia):
Strategia di lega: minimalismo. Il grado 2 è titanio non legato (maggiore o uguale al 98,9% Ti). La sua "legatura" è l'attento controllo delle impurità interstiziali come ossigeno e ferro. La resistenza deriva da questi interstiziali (un grado di ossigeno più elevato, come il Grado 4, è più forte), ma il Grado 2 offre il miglior equilibrio tra duttilità e resistenza alla corrosione tra i gradi CP.
Filosofia: dare priorità all'eccezionale resistenza alla corrosione, formabilità e saldabilità in ambienti in cui non è richiesta una resistenza ultra-elevata. È la scelta predefinita ed economicamente vantaggiosa per il servizio generale di corrosione.
Grado 5 (Ti-6Al-4V - La potenza che mette al primo posto la forza):
Strategia di lega: stabilizzazione alfa-beta. Il grado 5 è una lega completa, contenente il 6% di alluminio (uno stabilizzatore alfa) e il 4% di vanadio (uno stabilizzatore beta). Ciò crea una microstruttura a due-fasi che può essere trattata termicamente-per ottenere una resistenza molto elevata.
Filosofia: sacrificare una quantità trascurabile di resistenza alla corrosione universale e una certa fabbricabilità per ottenere un rapporto resistenza-rispetto-peso doppio rispetto a quello del Grado 2. È la scelta ad alte-prestazioni per le applicazioni strutturali.
Grado 7 (Ti-0,15Pd - Lo specialista premium della corrosione):
Strategia di lega: potenziamento del palladio. Il grado 7 è una versione "potenziata Pd- del grado 2. Alla matrice di titanio CP viene aggiunta una piccola aggiunta dallo 0,12% allo 0,25% di palladio, un metallo nobile.
Filosofia: migliorare significativamente la resistenza alla corrosione, in particolare in presenza di acidi riducenti a basso-pH e in condizioni interstiziali, dove il titanio CP standard potrebbe essere marginale. L'aggiunta di Pd agisce da catalizzatore, migliorando la stabilità e la riparabilità del film di ossido passivo in ambienti difficili.
2. La matrice delle prestazioni: come si confrontano le proprietà meccaniche e di corrosione di questi tre gradi nelle applicazioni pratiche?
Il seguente confronto evidenzia il motivo per cui questi gradi non sono intercambiabili.
| Proprietà | Grado 2 (CP) | Grado 5 (Ti-6Al-4V) | Grado 7 (Pd-Avanzato) |
|---|---|---|---|
| Resistenza alla trazione tipica | 345 - 550 MPa | 895 - 1100 MPa (soluzione trattata) | 345 - 550 MPa (simile a Gr2) |
| Caratteristica chiave | Eccellente duttilità e formabilità | Rapporto-resistenza-peso molto elevato | Resistenza superiore alla corrosione interstiziale |
| Resistenza alla corrosione | Eccellente in mezzi ossidanti (ad esempio, clorati, nitrati). Buono in acqua di mare. | Molto buono, ma può essere leggermente meno universale del CP Ti in alcuni media. Suscettibile alla corrosione interstiziale. | Eccezionale, soprattutto negli acidi riducenti (ad es. solforico, cloridrico) e in condizioni severe di fessure. |
| Saldabilità | Eccellente | Buono (richiede più attenzione rispetto a CP) | Eccellente |
| Driver dell'applicazione principale | Resistenza alla corrosione-economica. | Integrità strutturale sotto carico elevato. | Affidabilità negli ambienti più aggressivi e marginali di corrosione. |
Implicazione pratica: sceglieresti:
Grado 2 per un tubo di raffreddamento dell'acqua di mare.
Grado 5 per un componente del carrello di atterraggio di un aereo.
Grado 7 per un recipiente del reattore che tratta acido cloridrico caldo e riducente.
3. Il dilemma del costruttore: in che modo la lavorazione meccanica e la saldatura differiscono tra il grado duttile 2, il grado forte 5 e il grado morbido 7?
Le strategie di fabbricazione devono adattarsi alla metallurgia fondamentale di ciascun grado.
Lavorazione:
Grado 2: sebbene più semplice del grado 5, è comunque impegnativo a causa della sua bassa conduttività termica e della tendenza a scorticarsi. Richiede utensili affilati, rastrelli positivi e un buon flusso di refrigerante. I trucioli lunghi e fibrosi sono comuni.
Grado 5: questo è il più difficile dei tre da lavorare. L'elevata resistenza e la tendenza all'incrudimento-, combinate con una bassa conduttività termica, portano a forze di taglio elevate e a una rapida usura dell'utensile. Sono necessarie condizioni metallurgiche specifiche "adatte alla cippatrice" (ad esempio, ricottura al mulino-) e macchine potenti e rigide.
Grado 7: La sua lavorabilità è molto simile al Grado 2. La piccola aggiunta di Pd non altera significativamente le sue proprietà fisiche durante il taglio. Si applicano le stesse linee guida generali per il titanio CP.
Saldatura:
Grado 2 e Grado 7: entrambi presentano un'eccellente saldabilità. Possono essere facilmente saldati utilizzando GTAW (TIG) con uno spurgo di argon standard. Le saldature risultanti sono duttili e hanno una resistenza alla corrosione quasi pari a quella del metallo base (le saldature di grado 7 mantengono la loro resistenza migliorata).
Grado 5: la saldatura è più critica. Richiede un controllo più rigoroso sulla temperatura di interpass e sulla schermatura dell'argon (spesso richiedendo schermi posteriori e posteriori) per prevenire la contaminazione atmosferica (infragilimento). Il trattamento termico post-saldatura è spesso necessario per alleviare le sollecitazioni e ripristinare la duttilità nella zona di saldatura.
4. L'albero decisionale economico: in che modo l'analisi dei costi del ciclo di vita-guida la scelta tra questi tre gradi?
Il costo del materiale iniziale segue una chiara gerarchia: Grado 2 < Grado 5 < Grado 7. Tuttavia, la scelta economica corretta è determinata da un'analisi del costo del ciclo di vita (LCC).
Quando scegliere il grado 2 (CAPEX più basso):
Scenario: l'ambiente è corrosivo ma ben-definito e rientra nelle capacità comprovate di CP Titanium (ad es. acqua di mare, sostanze chimiche ossidanti). I carichi meccanici sono moderati.
Giustificazione: il grado 2 fornisce la resistenza alla corrosione richiesta al costo iniziale più basso. È la soluzione più conveniente-evita il sovrapprezzo non necessario del Grado 7 o i costi di elaborazione più elevati del Grado 5.
Quando scegliere il grado 5 (OPEX-basato sulle prestazioni):
Scenario: l'applicazione è-sensibile al peso, presenta-stress elevato o richiede un'elevata resistenza alla fatica (ad esempio, settore aerospaziale, settore automobilistico ad alte-prestazioni, impianti chirurgici).
Giustificazione: sebbene il costo per-chilogrammo sia più elevato, le prestazioni consentite (efficienza del carburante, carico utile, componenti più piccoli) forniscono un vantaggio economico netto. Il costo è giustificato dalla funzione, non solo dalla resistenza alla corrosione.
Quando scegliere il grado 7 (mitigazione del rischio e affidabilità):
Scenario: l'ambiente di processo è aggressivo, fluttuante o soggetto a corrosione interstiziale. Il costo di un guasto (arresto non pianificato, contaminazione del prodotto, perdita ambientale) è estremamente elevato.
Motivazione: Il grado 7 è una polizza assicurativa. Le sue prestazioni superiori in condizioni marginali prevengono guasti catastrofici. Il costo iniziale più elevato è giustificato dall'eliminazione dell'immenso rischio operativo e dei costi di inattività associati a un guasto di Grado 2 nello stesso servizio. Estende la vita dei componenti nei servizi più gravosi, rendendola l'opzione LCC più bassa laddove le condizioni lo richiedono.
5. Standard e specifiche: quali sono gli standard ASTM chiave per l'approvvigionamento e la qualificazione delle lingotti di questi tre gradi?
Il rispetto degli standard riconosciuti non-è negoziabile per garantire la qualità e le prestazioni dei materiali.
Lo standard universale: ASTM B348

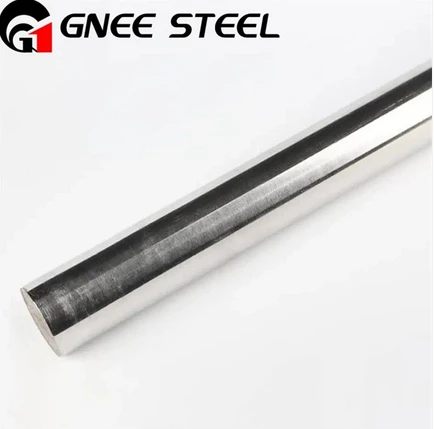

Questo è lo standard generale per "Barre e billette in titanio e leghe di titanio". Specifica i requisiti chimici e le proprietà meccaniche per tutti e tre i gradi:
Grado 2: definito all'interno di B348 come UNS R50400. Specifica i limiti interstiziali massimi e le proprietà di trazione minime (ad esempio, resistenza allo snervamento di 345 MPa).
Grado 5: definito all'interno di B348 come UNS R56400. Specifica il contenuto di Al e V e le proprietà meccaniche per varie condizioni (ad esempio, ricotto, trattato con soluzione e invecchiato).
Grado 7: definito all'interno di B348 come UNS R52400. Specifica il contenuto di Palladio (0,12-0,25%) e proprietà meccaniche simili al Grado 2.
Standard critici aggiuntivi:
ASTM B381: standard per forgiati in titanio e leghe di titanio.
ASTM F67: Standard per titanio non legato per applicazioni su impianti chirurgici (copre il grado 2 per uso medico).
ASTM F136: Standard per Ti-6Al-4V ELI (Extra Low Interstitial) per applicazioni su impianti chirurgici (la versione per uso medico del Grado 5).
Certificazione e test:
Un rapporto di test sui materiali certificato (MTR) deve accompagnare le barre, fornendo:
Analisi Chimiche: Verifica del rispetto dei limiti elementari per ciascun grado (in particolare O, Fe per Gr2; Al, V per Gr5; Pd per Gr7).
Test meccanici: risultati dei test di trazione che confermano resistenza allo snervamento, resistenza alla trazione e allungamento.
Tracciabilità: un numero di calore univoco che collega la barra alla sua fusione originale.
