1. Quali sono i processi di produzione primari dei tubi saldati Hastelloy C (C-276) e in che modo influiscono sull'idoneità del tubo al servizio corrosivo?

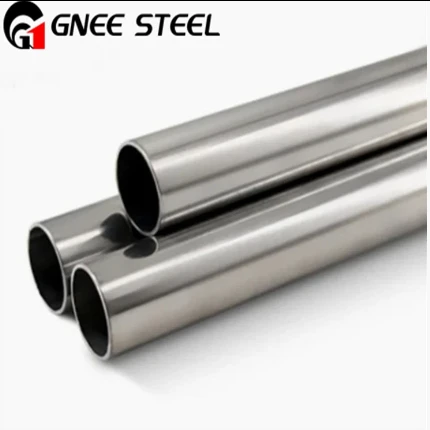

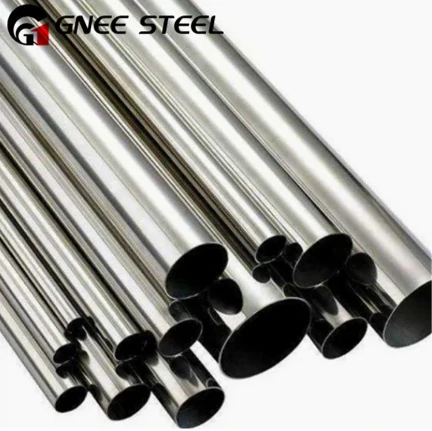

Il tubo saldato Hastelloy C-276 viene prodotto principalmente attraverso due processi consecutivi: (1) la formazione di una giuntura longitudinale e (2) la saldatura di tale giuntura.
Formazione del tubo: il processo inizia con una bobina o una piastra laminata piatta- che è stata solubilizzata e decapata. Questo materiale viene modellato a freddo-in una forma cilindrica. Il metodo più comune è la profilatura a rulli continua, che fornisce un'eccellente consistenza dimensionale per tubi di lunga lunghezza. Per spessori di parete più pesanti, è possibile utilizzare la formatura a U&O (U-ing e O-ing). L'aspetto critico della formatura è il controllo della lavorazione a freddo per evitare un eccessivo incrudimento-che può rendere difficile la saldatura del tubo e richiedere una ricottura post-soluzione di saldatura per un servizio gravoso.
Processo di saldatura: il cordone viene saldato senza l'aggiunta di metallo d'apporto utilizzando un processo di saldatura automatica con gas inerte di tungsteno (Auto-TIG) o laser. Auto-TIG è lo standard del settore e offre un eccellente equilibrio tra qualità e costi. La saldatura viene eseguita in atmosfera controllata (schermatura ad argon) per prevenire contaminazioni. Il risultato principale è un cordone di saldatura stretto, preciso e completamente fuso con una zona-influenzata dal calore (ZTA) ridotta al minimo. Questo è fondamentale perché Hastelloy C-276 deriva la sua resistenza alla corrosione dalla sua microstruttura in soluzione solida-; una saldatura controllata e a basso-apporto termico preserva questa struttura nella ZTA. Il cordone di saldatura viene generalmente levigato (ad esempio mediante laminazione a freddo) per creare una superficie interna ed esterna uniforme.
Impatto sul servizio: un tubo saldato correttamente realizzato da una bobina qualificata offre una resistenza alla corrosione essenzialmente equivalente al tubo senza saldatura nella maggior parte delle applicazioni. La consistenza della saldatura autogena è il suo punto di forza. Tuttavia, per i servizi che implicano cicli termici severi o requisiti di purezza estremamente elevati (ad esempio, semiconduttori), è possibile comunque specificare tubi senza saldatura o tubi saldati-e-completamente-ricotti per eliminare qualsiasi anisotropia longitudinale.
2. In quali applicazioni chimiche aggressive il tubo saldato Hastelloy C è considerato una soluzione "go-" e quali specifici meccanismi di corrosione combatte?
Il tubo saldato Hastelloy C-276 è il materiale predefinito preferito per i processi critici e le linee di scarico che gestiscono i flussi chimici misti più aggressivi. Il suo valore non sta nel resistere a un singolo acido, ma nella sua ineguagliabile capacità di gestire contemporaneamente ambienti complessi, contaminati e riducenti-ossidanti.
Applicazioni chiave:
Sistemi di desolforazione dei gas di combustione (FGD): trasporto di liquami ed effluenti di lavaggio caldi, carichi di cloruro e fluoruro-.
Lavorazione chimica: linee per acido solforico, cloridrico, fosforico e acetico, soprattutto se contaminati da cloruri.
Settore farmaceutico e chimica fine: linee di alimentazione/trasferimento di reattori che richiedono elevata purezza e resistenza agli acidi organici e ai detergenti (CIP/SIP).
Incenerimento e trattamento dei rifiuti: gestione degli acidi concentrati dei rifiuti e dei gas di scarico.
Impianti per la lavorazione della pasta di carta e della carta: resistenti al biossido di cloro, ai clorati e alle soluzioni calde di cloruro.
Meccanismi di corrosione combattuti:
Corrosione per vaiolatura e interstizi: il suo elevato contenuto di molibdeno (Mo) fornisce un'eccezionale resistenza in ambienti contenenti cloruro, prevenendo la rottura localizzata dello strato passivo.
Cracking da corrosione da stress (SCC): il suo elevato contenuto di nichel (Ni) lo rende praticamente immune alla SCC indotta da cloruro-, la principale modalità di guasto per gli acciai inossidabili standard (ad esempio 304/316) in questi servizi.
Corrosione generale nei mezzi riducenti: il contenuto di molibdeno e tungsteno (W) fornisce stabilità negli acidi non-ossidanti.
Corrosione da mezzi ossidanti: il contenuto di cromo (Cr) fornisce resistenza agli ossidanti blandi. Per condizioni altamente ossidanti (ad esempio, acido nitrico concentrato a caldo), potrebbe essere selezionata una lega di cromo superiore come C-22.
3. Quali sono le considerazioni critiche per la saldatura sul campo e la fabbricazione di bobine con tubi saldati Hastelloy C-276?
La fabbricazione del tubo Hastelloy C-276 richiede una rigorosa disciplina per preservarne la resistenza alla corrosione. La "saldabilità" del tubo base è eccellente, ma la procedura non perdona le cattive pratiche.
Considerazioni critiche:
Pulizia: questo è fondamentale. Tutte le superfici dei giunti di saldatura devono essere meticolosamente pulite da contaminanti-olio, grasso, vernice, inchiostri di marcatura e, soprattutto, particelle di ferro incastrate dal contatto con strumenti in acciaio al carbonio, spazzole metalliche o detriti di officina. La contaminazione da ferro arrugginirà e darà origine a gravi vaiolature. È necessario utilizzare spazzole e mole abrasive in acciaio inox dedicate.
Selezione del metallo d'apporto: per le saldature di testa circonferenziali, è obbligatorio un metallo d'apporto corrispondente o sovralegato. ERNiCrMo-4 (AWS A5.14) è il riempitivo corrispondente standard per GTAW (TIG). Per la massima resistenza alla corrosione nella condizione saldata-, a volte viene utilizzato un riempitivo più resistente alla corrosione come ERNiCrMo-10 (per C-22).
Controllo dell'apporto di calore: utilizzare l'apporto di calore più basso possibile per completare la saldatura. Ciò si ottiene con una tecnica di perline stringer (senza tessitura), temperatura di interpass controllata (max 250 gradi F / 120 gradi) e amperaggio appropriato. Un elevato apporto di calore favorisce la precipitazione di fasi intermetalliche dannose (fase mu-) nella ZTA, creando una banda stretta suscettibile all'attacco corrosivo.
Gas di protezione: utilizza argon-di elevata purezza sia come gas di protezione primario che come gas di protezione. Per la passata di radice, un supporto di argon al 100% è essenziale per prevenire l'ossidazione (zuccheraggio) sul cordone di saldatura interno, che è un sito di inizio della corrosione.
Trattamento post-saldatura: non eseguire il trattamento termico post-saldatura (PWHT) a meno che non si tratti di una ricottura a soluzione completa, il che è poco pratico sul campo. La pratica corretta è quella di saldare in modo pulito e corretto, seguito dal decapaggio e passivazione della zona di saldatura per ripristinare lo strato protettivo di ossido. Lo scolorimento della saldatura (tinta dovuta al calore) deve essere rimosso.
4. Come si confronta l'equazione costi-prestazioni dei tubi saldati Hastelloy C con le leghe solide-resistenti alla corrosione come le opzioni rivestite in titanio o tantalio-?
Il tubo saldato Hastelloy C-276 occupa una via di mezzo strategica nella matrice di selezione dei materiali per il servizio corrosivo.
rispetto alle leghe esotiche solide (Ti, Zr, Ta):
Costo: il C-276 è significativamente meno costoso del tantalio o dello zirconio solido e generalmente paragonabile o leggermente superiore al titanio commercialmente puro (grado 2). Tuttavia, per alcuni acidi (ad esempio, cloridrico e solforico al di sopra di determinate concentrazioni/temperature), il titanio ha prestazioni scarse, rendendo il C-276 la scelta più conveniente per impostazione predefinita.
Prestazioni: il vantaggio di C-276 è la sua versatilità. Il titanio eccelle nell'ossidazione dei cloruri (ad esempio, il cloro umido) ma è scarso nella riduzione degli acidi. Lo zirconio è eccellente per l'acido solforico caldo ma catastrofico in presenza di fluoruri. Il tantalio è quasi universalmente resistente ma estremamente costoso e sensibile all'infragilimento. Il C-276 offre una resistenza robusta e "sufficientemente buona" in un vasto spettro di ambienti misti e contaminati, semplificando l'inventario e la progettazione.
rispetto alle opzioni rivestite/rivestite (ad esempio, acciaio al carbonio con rivestimento C-276):
Costo: i tubi saldati solidi C-276 hanno un costo iniziale del materiale più elevato rispetto ai tubi rivestiti meccanicamente o protetti contro le esplosioni.
Prestazioni e affidabilità: il tubo solido C-276 elimina il rischio di collasso del rivestimento (servizio sotto vuoto), corrosione galvanica alle estremità del rivestimento o nei punti danneggiati e problemi di fatica termica dovuti ai diversi tassi di espansione tra il rivestimento e l'acciaio di supporto. È inoltre completamente riparabile mediante saldatura in qualsiasi punto della sua lunghezza. Per sistemi di tubazioni critici, ad alta affidabilità o complessi, la semplicità e l'integrità dei tubi saldati solidi spesso ne giustificano il premio, riducendo i costi del ciclo di vita attraverso una minore manutenzione e rischio di guasti.
5. Quali ispezioni e certificazioni chiave devono essere verificate quando si acquistano tubi saldati Hastelloy C-276 per un progetto regolamentato (ad esempio, tubazioni di processo ASME B31.3)?
La due diligence nell'approvvigionamento è essenziale per garantire che il materiale soddisfi i requisiti di progettazione e di codice specificati.
Documentazione e certificazioni chiave:
Certificato di test della fabbrica (MTC)/Certificato di conformità: non-negoziabile. L'MTC deve risalire al calore della lega e confermare che la composizione chimica soddisfa ASTM B619/B626 (per tubi) per UNS N10276, compreso il basso contenuto di carbonio (<0.010%) and Iron (~4-7%) limits. It must also report mechanical properties (Tensile, Yield, Elongation) per the standard.
Certificazione del trattamento termico: il certificato deve confermare che il tubo è stato fornito allo stato ricotto in soluzione (tipicamente riscaldato a 2050-2250 gradi F e rapidamente raffreddato). Questo è lo stato che garantisce una resistenza alla corrosione ottimale.
Rapporto di ispezione dimensionale: verifica del diametro esterno, dello spessore della parete (entro le tolleranze consentite di ASTM B775), della rettilineità e dell'ortogonalità del taglio-.
Rapporti sugli esami non distruttivi (NDE)-:
Esame del cordone di saldatura: la saldatura longitudinale deve essere esaminata al 100% mediante test ultrasonico automatizzato (AUT) o test radiografico (RT). È richiesto un rapporto che attesti la conformità con ASTM B775 (che fa riferimento a E213 per UT o E94/E1030 per RT).
Rapporto di prova idrostatica: un rapporto che conferma che ciascuna lunghezza è stata sottoposta a prova di pressione secondo le specifiche (ad esempio, ASTM B775).
Certificazioni di processi speciali: se specificato per il servizio acido (NACE MR0175/ISO 15156), l'MTC deve dichiarare esplicitamente la conformità e i test di durezza (tipicamente con un massimo di 22 HRC) devono essere documentati. Per i progetti ASME, il materiale deve essere fornito con un Material Test Report che ne permetta la codificazione come SA B619/B626. Il fornitore deve anche fornire la verifica dell'identificazione positiva del materiale (PMI), spesso tramite XRF portatile, come controllo finale contro eventuali errori.
