Quali requisiti di controllo qualità e ispezione sono specifici dei riduttori Hastelloy B per applicazioni critiche di servizi chimici?

1. Quali sono i metodi di produzione principali dei riduttori Hastelloy B e in che modo le configurazioni concentriche ed eccentriche differiscono nella loro produzione e applicazione?

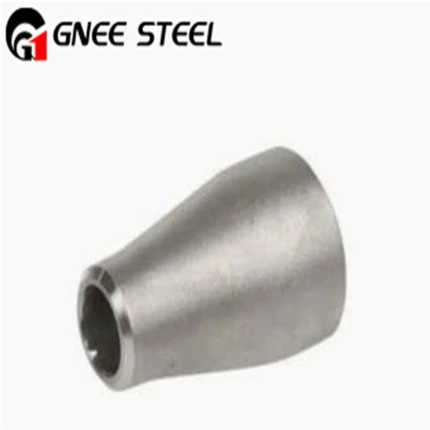

I riduttori Hastelloy B sono raccordi progettati per collegare tubi di diverso diametro, consentendo modifiche nella sezione trasversale del flusso-. Sono prodotti attraverso processi distinti e sono disponibili in due configurazioni principali: concentrica ed eccentrica.

Metodi di produzione:

Formatura a caldo (costruzione forgiata/senza giunture):

Processo: un tubo senza saldatura o un tubo forgiato cavo di diametro maggiore viene riscaldato (tipicamente a 1800°F-2100°F) e pressato o trafilato attraverso una matrice di riduzione per rastremare il diametro fino alla dimensione più piccola. Questa operazione viene eseguita su una pressa idraulica utilizzando stampi segmentati o mediante forgiatura rotativa.

Vantaggi:

Produce un componente senza giunzioni, privo di saldature-con struttura a grana omogenea.

Eccellente controllo dello spessore delle pareti e integrità del materiale.

Nessun cordone di saldatura longitudinale che potrebbe essere vulnerabile alla corrosione.

Limitazioni: limitato a determinati rapporti dimensionali e dimensioni complessive; richiede strumenti specializzati.

Applicazione: preferito per servizi chimici critici, sistemi ad alta-pressione e dove è richiesta la massima resistenza alla corrosione.

Fabbricazione di piastre (costruzione saldata):

Processo: La lamiera piana o lamiera viene laminata in sezioni coniche e saldata longitudinalmente. È possibile saldare insieme più sezioni per riduzioni di grandi dimensioni o grandi diametri.

Vantaggi:

Economico per diametri grandi o dimensioni non-standard.

Può ospitare praticamente qualsiasi combinazione di dimensioni.

Limitazioni:

I cordoni di saldatura creano una potenziale vulnerabilità alla corrosione.

Le zone-alterate dal calore (ZTA) possono diventare sensibilizzate se non adeguatamente trattate termicamente.

Richiede la ricottura della soluzione post-saldatura per ripristinare la resistenza alla corrosione.

Applicazione: tubazioni di grande diametro, servizi a bassa-pressione, dove non sono disponibili opzioni senza giunzioni.

Formatura a freddo (diametri piccoli):

Processo: il tubo viene trafilato a freddo o pressato per ottenere una riduzione del diametro.

Vantaggi: Economico per le piccole dimensioni; buona finitura superficiale.

Limitazioni: si verifica un incrudimento del lavoro; richiede una ricottura di distensione.

Riduttori concentrici vs. eccentrici:

Guida all'applicazione:

---

2. In che modo la progettazione e la scelta dei riduttori Hastelloy B influiscono sulle caratteristiche di flusso, sulla caduta di pressione e sul rischio di erosione-corrosione nella riduzione del servizio acido?

I riduttori introducono cambiamenti nella velocità e nella direzione del flusso che possono avere un impatto significativo sulle prestazioni e sulla longevità del sistema, in particolare nei servizi corrosivi in ​​cui è specificato Hastelloy B.

Considerazioni sulla velocità del flusso:

Aumento della velocità:

Al diminuire del diametro, la velocità aumenta secondo l'equazione di continuità: A1V1=A2V2A1V1=A2V2

Esempio: riducendo da 6" a 3" la velocità aumenta di un fattore 4 (rapporto area al quadrato).

Le alte velocità possono accelerare l'erosione-la corrosione, soprattutto se sono presenti solidi.

Gradiente di velocità:

Nei riduttori concentrici la velocità aumenta uniformemente attorno alla circonferenza.

Nei riduttori eccentrici, la distribuzione della velocità diventa asimmetrica, creando potenzialmente velocità locali più elevate in punti specifici.

Caratteristiche della caduta di pressione:

Meccanismi di perdita:

Perdite per attrito: Attrito aggiuntivo della parete attraverso la sezione rastremata.

Variazione della quantità di moto: l'accelerazione del fluido richiede energia di pressione.

Separazione e ricircolo: transizioni mal progettate possono causare la separazione del flusso, aumentando le perdite.

Calcolo della caduta di pressione:

ΔP=K×ρ(V22−V12)2ΔP=K×2ρ(V22−V12)

Dove K dipende dall'angolo e dalla geometria del riduttore.

Coefficienti di perdita tipici:

Erosione-Rischio di corrosione:

Posizioni vulnerabili:

A valle del riduttore: regione ad alta velocità immediatamente dopo la transizione.

Sezione rastremata: l'accelerazione del flusso crea un'elevata sollecitazione di taglio sulle pareti.

Lato piatto eccentrico: potenziale di separazione e ricircolo del flusso.

Fattori di rischio:

Velocità: il rischio aumenta esponenzialmente con la velocità.

Contenuto di solidi: anche piccole quantità di solidi aumentano notevolmente l'erosione.

Angolo di riduzione: le transizioni brusche creano turbolenza e ricircolo.

Finitura superficiale: le superfici ruvide accelerano l'erosione e l'inizio della corrosione.

Strategie di progettazione per ridurre al minimo i rischi:

Transizioni graduali:

Specificare lunghezze coniche lunghe (angolo compreso ≤ 15°-20°) per servizi gravosi.

Evitare nippli a pressare (transizioni brusche) in posizioni critiche.

Limiti di velocità:

Progettazione per velocità di uscita conservative (≤ 3-5 m/s per liquidi, ≤ 20-30 m/s per gas).

Considerare i limiti di velocità dell'erosione se sono presenti solidi.

Considerazioni sui materiali:

Specificare un programma più pesante per il riduttore e le tubazioni a valle (tolleranza alla corrosione).

Considerare la ricottura completa per garantire una resistenza alla corrosione ottimale.

Orientamento (riduttori eccentrici):

Servizio liquidi: fondo piatto per un drenaggio completo.

Servizio gas: piatto sulla parte superiore per evitare ristagni di liquidi e intrappolamento di vapori.

Aspirazione della pompa: orientamento corretto per mantenere l'NPSH e prevenire l'intrappolamento di aria.

Finitura superficiale:

Specifica una finitura interna liscia (125-250 micro pollici) per ridurre al minimo i disturbi e l'inizio dell'erosione.

Elettrolucidatura per servizi ultra-critici.

Ispezione e monitoraggio:

Focus sul monitoraggio dello spessore UT sull'uscita del riduttore e sulle tubazioni a valle.

Considerare intervalli di ispezione più frequenti per i riduttori in servizio gravoso.

---

3. Quali considerazioni speciali sulla corrosione si applicano ai riduttori Hastelloy B, in particolare per quanto riguarda la corrosione accelerata del flusso-e gli effetti galvanici sulla transizione del diametro?

I riduttori presentano sfide uniche contro la corrosione a causa della loro geometria e dei disturbi del flusso che creano. Comprendere questi meccanismi è essenziale per un servizio affidabile nella riduzione degli ambienti acidi.

Flusso-Corrosione accelerata (FAC) nei riduttori:

Meccanismo:

Man mano che il fluido accelera attraverso la sezione rastremata, le velocità di trasferimento di massa aumentano.

Una maggiore velocità all'uscita migliora il trasporto di specie corrosive sulla superficie metallica e la rimozione dei prodotti della corrosione.

La pellicola protettiva può diventare più sottile o meno stabile, accelerando la perdita di metallo.

Posizioni vulnerabili:

Sezione rastremata: massima accelerazione, massimo trasferimento di massa.

Regione di sbocco: alta velocità sostenuta a valle.

Lato piatto eccentrico: potenziale di separazione del flusso e vortici di ricircolo.

Manifestazione:

Diluizione liscia ed uniforme concentrata nel riduttore e nelle tubazioni immediatamente a valle.

Può apparire come una perdita di metallo "scolpita" seguendo le linee di flusso.

Turbolenza-Corrosione indotta:

Meccanismo:

Transizioni brusche o geometria inadeguata creano turbolenza.

I vortici turbolenti generano uno sforzo di taglio fluttuante della parete.

Una migliore miscelazione aumenta i tassi di corrosione.

Posizioni vulnerabili:

A valle di transizioni brusche (nippli a pressare).

In corrispondenza di cordoni di saldatura o irregolarità della superficie.

Sul lato piatto eccentrico se si verifica la separazione del flusso.

Considerazioni galvaniche:

Stesso materiale:

Riduttore Hastelloy B collegato al tubo Hastelloy B: nessun problema galvanico (stessa lega).

Materiali dissimili (evitare se possibile):

Se il riduttore deve collegare leghe diverse (ad esempio, Hastelloy B all'acciaio inossidabile):

Una superficie più ampia di materiale meno nobile accelera la corrosione.

Considerare l'isolamento dielettrico (guarnizioni isolanti, manicotti dei bulloni, rondelle).

Garantire che entrambi i materiali siano compatibili con l'ambiente di processo.

Effetto del rapporto area:

La geometria del riduttore crea diverse aree superficiali esposte all'elettrolita.

Una piccola area anodica (meno nobile) accoppiata ad un'ampia area catodica (più nobile) accelera la corrosione anodica.

Rischio di corrosione interstiziale:

Potenziali siti di fessure:

Facce della flangia sui collegamenti del riduttore (se dotati di guarnizione).

Collegamenti a saldare (se applicabile).

Sotto depositi se i solidi si accumulano nei punti bassi.

Mitigazione:

Assicurarsi che il rivestimento della flangia e la scelta della guarnizione siano corretti.

Evitare collegamenti con saldatura a bicchiere in ambienti con grave corrosione interstiziale.

Design per drenaggio completo (riduttori eccentrici con fondo piatto).

Strategie di mitigazione:

Fase di progettazione:

Specificare rastremazioni graduali (angolo incluso ≤ 15°) per ridurre al minimo i disturbi del flusso.

Utilizzare riduttori concentrici ove possibile per un flusso simmetrico.

Mantenere velocità prudenti (≤ 3 m/s per liquidi in servizio gravoso).

Selezione del materiale:

Verificare il corretto trattamento termico (soluzione ricotta) per una resistenza alla corrosione ottimale.

Considerare un muro più pesante per la tolleranza alla corrosione.

Qualità di fabbricazione:

Garantire una finitura superficiale liscia interna.

Rimuovere gli schizzi di saldatura e i segni di molatura.

Verificare il corretto trattamento termico dopo ogni formatura a caldo.

Ispezione:

Concentrarsi sul monitoraggio UT sull'uscita del riduttore e sulle tubazioni a valle.

Ispezionare eventuali assottigliamenti, vaiolature o erosioni localizzate.

---

4. In che modo la pressione nominale dei riduttori Hastelloy B è correlata al tubo di collegamento e quali considerazioni speciali si applicano quando lo spessore della parete del riduttore differisce dalle schedulazioni dei tubi standard?

Comprendere le relazioni tra i valori di pressione tra i riduttori e il tubo di collegamento è essenziale per una progettazione sicura del sistema. I riduttori devono mantenere l'integrità della pressione adattandosi alle modifiche della geometria.

Base di valutazione della pressione:

ASME B16.9 (Raccordi per saldatura di testa-prodotti in fabbrica-):

I riduttori prodotti secondo ASME B16.9 sono progettati per avere valori di pressione equivalenti a tubi senza saldatura dello stesso materiale e pianificazione.

Lo standard richiede che lo spessore minimo della parete in qualsiasi punto sia almeno l'87,5% della parete nominale del tubo (per la maggior parte dei programmi).

Valori di pressione-temperatura:

I riduttori derivano i valori nominali di pressione-temperatura dalle specifiche del materiale (ASTM B564 per forgiati) e dalle classi di pressione ASME B16.5/B16.9.

Per un dato materiale e una data temperatura, la pressione ammissibile è determinata dalla più debole delle due estremità o dalla sezione di transizione.

Considerazioni sullo spessore della parete:

Requisiti di spessore finale:

L'estremità larga deve corrispondere allo spessore della parete del tubo più grande.

L'estremità piccola deve corrispondere allo spessore della parete del tubo più piccolo.

Lo spessore della sezione di transizione deve essere adeguato alla pressione interna.

Compatibilità programma:

Effetti di formazione:

Durante la formatura a caldo, lo spessore della parete può variare lungo il cono.

L'estradosso (equivalente all'esterno della curvatura) può assottigliarsi; l'intradosso può ispessirsi.

La parete minima si verifica tipicamente all'estremità più piccola o lungo la rastremazione.

Calcolo della pressione nominale:

Per un riduttore in un sistema di tubazioni, la pressione massima consentita è determinata da:

Pmax=min⁡(Pfine Pgrande, Pfine Ppiccola, Ptransizione)Pmax=min(Pfine Pgrande, Pfine Ppiccola, Ptransizione)

Dove ogni P viene calcolato in base allo spessore minimo della parete in quella posizione e alla sollecitazione ammissibile del materiale alla temperatura.

Considerazioni speciali:

Forza della sezione di transizione:

È necessario verificare l'integrità della pressione della transizione conica.

Per pareti sottili o rapporti di diametro elevato, potrebbe essere necessario un rinforzo.

Fine della preparazione:

Le estremità-saldate di testa devono essere smussate secondo ASME B16.25.

Assicurarsi che lo spessore dell'estremità corrisponda al tubo di accoppiamento per un corretto adattamento della saldatura-.

Verifica della pressione di progetto:

Per i riduttori standard (ASME B16.9), la pressione nominale è generalmente accettabile per le connessioni con lo stesso-programma.

Per dimensioni, programmi o servizi gravosi non-standard, verificare mediante calcolo in base a ASME B31.3 (Process Piping Code).

Tolleranza alla corrosione:

Se è necessaria una tolleranza alla corrosione, specificare una schedula più pesante (ad esempio, Sch 80 invece di Sch 40).

Garantire che la parete minima dopo la tolleranza alla corrosione superi i requisiti di progettazione della pressione.

Test idrostatico:

Pressione di prova idraulica del sistema basata sul componente più debole (spesso il riduttore o un tubo più piccolo).

Verificare che il riduttore possa resistere alla pressione di prova senza cedere.

Esempio di calcolo (illustrativo):

Per Hastelloy B a 500°F con sollecitazione ammissibile S=25 ksi:

Tubo da 6" Sch 40 (DE=6.625", t=0.280"): P=2St/D=2×25000×0,280/6.625=2113 psi

Tubo da 4" Sch 40 (OD=4.500", t=0.237"): P=2×25000×0,237/4.500=2633 psi

Sistema limitato da un tubo più grande (6"): 2113 psi

Il riduttore deve mantenere almeno questo valore nominale di pressione in tutti i punti.

---

5. Quali requisiti di controllo qualità e ispezione sono specifici dei riduttori Hastelloy B per applicazioni critiche di servizi chimici?

I riduttori per servizi critici richiedono ispezioni e controlli di qualità migliorati oltre ai raccordi commerciali standard. Questi requisiti affrontano le vulnerabilità uniche dei componenti conici e formati in ambienti corrosivi.

Verifica del materiale:

Analisi chimica:

Rapporto di prova del mulino certificato (MTR) per ogni colata di materiale.

Verificare la conformità UNS N10665: Mo 26-30%, Fe ≤2%, Cr ≤1%.

Identificazione positiva del materiale (PMI) su ciascun riduttore (ispezione al 100%).

Proprietà meccaniche:

Verifica di trazione, snervamento e allungamento secondo i requisiti ASTM B564.

Test di durezza per garantire uniformità e trattamento termico adeguato.

Verifica del trattamento termico:

Dichiarazione certificata di solubilizzazione (minimo 2050°F, tempra rapida).

Schemi forno per cicli di trattamento termico.

Test di corrosione secondo ASTM G28 Metodo A per servizio critico (obiettivo ≤ 0,5 mm/anno).

Controllo dimensionale:

Esame non-distruttivo (NDE):

Test con liquidi penetranti (PT) secondo ASTM E165:

Applicazione: 100% della superficie esterna, superfici interne accessibili.

Difetti mirati: crepe superficiali, giri, giunzioni, difetti di forgiatura.

Aree critiche: sezione conica (stress elevato), estremità saldate, transizioni.

Test ad ultrasuoni (UT) secondo ASTM A388:

Applicazione: riduttori-per pareti spesse, servizi critici.

Difetti mirati: laminazioni interne, inclusioni, vuoti.

Scansione: scansione volumetrica completa del corpo del riduttore, concentrandosi sulla sezione conica.

Test radiografici (RT) secondo ASTM E94:

Applicazione: riduttori per costruzioni saldate.

Difetti mirati: difetti di saldatura, mancanza di fusione, porosità.

Accettazione: secondo ASME B16.34 o specifica del cliente.

Test delle correnti parassite (ET):

Applicazione: riduttori a parete sottile-di diametro piccolo.

Difetti presi di mira: difetti superficiali e-superficiali.

Ispezioni Specializzate:

Profilatura dello spessore della parete:

Mappatura sistematica dell'UT lungo la rastremazione e attorno alla circonferenza.

Identificare e documentare la posizione dello spessore minimo della parete.

Verificare che la parete minima soddisfi i requisiti di progettazione della pressione più la tolleranza alla corrosione.

Mappatura della durezza:

Verificare la presenza di punti duri che indicano una ricottura inadeguata o non-uniforme.

Confronta diverse posizioni (estremità vs. rastremazione).

Test della ferrite:

Verificare che il contenuto di ferrite sia basso (l'Hastelloy B deve essere completamente austenitico).

Colorante penetrante per interni (se accessibile):

Per i riduttori di grande diametro, ispezionare la superficie interna per individuare eventuali difetti.

Test idrostatico (opzionale):

Il singolo riduttore può essere testato a pressione per verificarne l'integrità.

La pressione di prova è generalmente pari a 1,5× la pressione di progetto.

Requisiti della documentazione:

Requisiti di marcatura secondo ASME B16.9:

Nome o marchio del produttore

Designazione del materiale (ad es. Hastelloy B-2, UNS N10665)

Programma (ad esempio, Sch 40S)

Dimensioni (ad esempio, 6" × 4")

Tipo (CONC o ECC, con orientamento se eccentrico)

Numero di colata o codice di tracciabilità

Criteri di accettazione per il servizio critico:

Nessuna crepa, giro o cucitura (rifiuto PT).

Parete minima ≥ 87,5% del nominale (spesso più severo: 90-95% per critico).

Profilo dello spessore della parete documentato e approvato.

Tasso di corrosione ≤ 0,5 mm/anno secondo ASTM G28.

Tracciabilità completa dal calore al raccordo finito.

Tutti i rapporti NDE certificati e revisionati da personale qualificato.

Verifica PMI completata e documentata.
