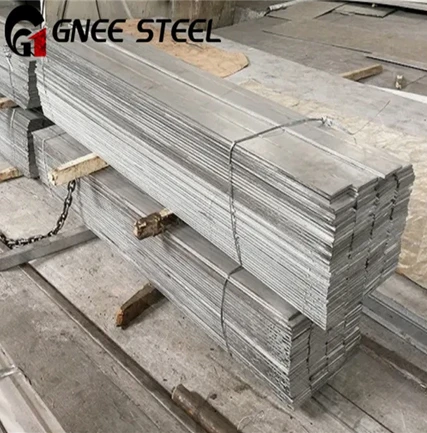

1. Quali sono le principali applicazioni strutturali e di fabbricazione della barra piatta Hastelloy B-2 e quale proprietà chiave la rende essenziale per questi usi?
La barra piatta Hastelloy B-2 funge da versatile "elemento costitutivo" strutturale per costruzioni e rinforzi resistenti alla corrosione-in ambienti fortemente riducenti. La sua sezione trasversale rettangolare fornisce un'elevata rigidità alla flessione e un'ampia superficie di incollaggio/saldatura.
Applicazioni primarie:
Supporti strutturali e staffe: realizzazione di supporti, clip e staffe personalizzati per tubi, serbatoi e apparecchiature all'interno di un sistema di processo B-2, garantendo che l'intera struttura di supporto sia compatibile con la corrosione.
Rinforzo e irrigidimento: utilizzati come anelli di rinforzo, piastre di imbottitura o barre di supporto su recipienti e serbatoi realizzati con piastra B-2. Rinforza le sezioni a parete sottile e fornisce una base solida per i collegamenti degli ugelli senza introdurre corrosione galvanica.
Guide scorrevoli e guide antiusura: in attrezzature come filtropresse o gruppi di valvole scorrevoli esposte agli acidi, la barra piatta viene lavorata per ottenere guide a basso-attrito o piastre antiusura sacrificali.
Componenti dello scambiatore di calore: fabbricati in listelli deflettori, tiranti-o barre distanziatrici per scambiatori di calore a fascio tubiero-e-che gestiscono acido cloridrico o solforico.
Proprietà chiave: la stessa resistenza alla corrosione delle piastre e dei tubi B-2. In un sistema che gestisce acido cloridrico caldo, una staffa di supporto in acciaio al carbonio si corroderebbe rapidamente, mettendo a repentaglio l'integrità strutturale. Una staffa a barra piatta B-2 garantisce l'intero processo di assemblaggioEla struttura-resiste all'ambiente, un principio noto come "congruenza della lega".
2. Perché la lavorazione in laminazione e il trattamento termico della barra piana B-2 sono più critici rispetto a quelli della barra standard in acciaio inossidabile, e qual è la condizione finale richiesta?
Il trattamento è fondamentale a causa dell'acuta suscettibilità di B-2 alla sensibilizzazione termica. A differenza di molti acciai inossidabili, il B-2 non può essere raffreddato ad aria da alte temperature senza un grave degrado.
Passaggi critici dell'elaborazione:
Laminazione a caldo: il lingotto viene riscaldato e laminato fino alle dimensioni approssimative della barra piatta. La temperatura di finitura e la successiva velocità di raffreddamento devono essere controllate per ridurre al minimo il tempo nell'intervallo di infragilimento (550–1065 gradi / 1020–1950 gradi F).
Ricottura di soluzione (obbligatoria): la barra laminata a caldo- deve essere sottoposta a ricottura di soluzione completa, riscaldata uniformemente a una temperatura superiore a 1065 gradi (1950 gradi F). Questo dissolve eventuali fasi intermetalliche dannose ricche di molibdeno-(ad esempio Ni₄Mo) che potrebbero essersi formate.
Tempra rapida: subito dopo la ricottura, la barra viene rapidamente temprata in acqua-. Questo non è-negoziabile. Un raffreddamento lento (anche ad aria) consente alle fasi fragili di ri-precipitare, rovinando il materiale.
Decapaggio: le scaglie di ossido risultanti vengono rimosse in un bagno acido.
Condizione finale richiesta: la barra piatta deve essere fornita e utilizzata nella condizione ricotta e decapata. Questo stato fornisce la combinazione ottimale di duttilità per la fabbricazione e la resistenza alla corrosione completa e omogenea per cui la lega è progettata.
3. Quali sono le migliori pratiche per tagliare, saldare e formare la barra piatta Hastelloy B-2 in officina?
La fabbricazione deve rispettare la sensibilità della lega al calore e la sua natura-di incrudimento.
Taglio:
Consigliato: taglio a getto d'acqua abrasivo (processo a freddo, senza HAZ) o taglio al plasma con spazio per la molatura dei bordi.
Vietato: ossi-taglio. Introduce carbonio nel bordo tagliato, causando sensibilizzazione localizzata e garanzia di rottura per corrosione.
Post-taglio: tutti i bordi tagliati termicamente devono essere rettificati fino a ottenere un metallo lucido e brillante per rimuovere la zona-alterata dal calore.
Saldatura:
Metallo d'apporto: utilizzare solo AWS A5.14 ERNiMo-7.
Tecnica: Saldatura ad arco di tungsteno a gas (GTAW/TIG) con basso apporto termico, elevata velocità di avanzamento. Utilizzare perline, non modelli di tessitura.
Raffreddamento: lasciare raffreddare rapidamente la saldatura in aria ferma. Non rallentare il raffreddamento. Non viene utilizzato il trattamento termico post-saldatura.
Formatura (piegatura a freddo):
Sfida: B-2 si indurisce rapidamente. Una curva stretta può causare crepe sul raggio esterno.
Migliore pratica: utilizzare un raggio di curvatura ampio (ad esempio, minimo 3 volte lo spessore della barra). Per piegature strette, prendi in considerazione la formatura a caldo a 850-900 gradi (1560-1650 gradi F) seguita da una ricottura e tempra completa: un processo complesso spesso evitato dalla riprogettazione.
4. Come fa un progettista a scegliere tra l'utilizzo di una barra piatta B-2 e una piastra B-2 per una staffa o un supporto personalizzato? Quali sono i compromessi?
La scelta dipende dai requisiti dimensionali, dall’efficienza dei materiali e dal flusso di lavoro di fabbricazione.
Scegli la barra piatta B-2 quando:
La parte finale ha un profilo semplice, lungo e stretto (ad esempio, un rinforzo da 2" x 1/2").
È necessaria una lavorazione minima. Le dimensioni della barra piatta come-ricevute sono vicine alla parte finale.
È più efficiente in termini di materiale-rispetto al taglio dello stesso profilo da una piastra larga, riducendo i costi degli scarti.
Scegli la piastra B-2 quando:
La parte finale richiede una larghezza significativa o contorni complessi che richiederebbero la saldatura di più barre insieme.
Il progetto richiede spessori superiori a 3 pollici, dove la barra piatta potrebbe non essere facilmente disponibile.
Il flusso di lavoro dell'officina è ottimizzato per il taglio CNC al plasma/waterjet di lastre per più parti su un unico foglio.
Riepilogo del compromesso: la barra piatta offre praticità ed efficienza per parti a sezione trasversale lineare e costante. La piastra offre la massima flessibilità di progettazione ed è migliore per forme grandi e complesse. Entrambi forniscono le stesse prestazioni di corrosione.
5. Quali sono i controlli di qualità essenziali quando si acquista una barra piatta B-2 per garantire che funzioni in un servizio aggressivo?
L'approvvigionamento deve andare oltre un semplice ordine di acquisto; richiede una verifica attiva.
Documentazione non-negoziabile:
Rapporto di prova della fabbrica (MTR) secondo ASTM B335: deve indicare:
Materiale: UNS N10665.
Condizione: "Ricotto".
Chimica: Certificato basso C (<0.02%), Fe, and Cr.
Proprietà meccaniche: Trazione, snervamento, allungamento, durezza.
Certificazione supplementare critica:
Certificazione del test di corrosione: il controllo più importante. Richiedere la certificazione che un campione del lotto riscaldato abbia superato il metodo ASTM G28 A o un test di corrosione intergranulare simile. Ciò dimostra che la ricottura della soluzione ha avuto successo. Specificare un tasso di corrosione massimo accettabile (ad es.<1.0 mm/yr).
Ispezione dimensionale e visiva: verificare che la larghezza e lo spessore rientrino nelle tolleranze specificate. La superficie deve essere decapata in modo uniforme, priva di vaiolature, giunture di rotolamento, crepe o incrostazioni residue.
Verifica del materiale: per applicazioni critiche, esegui l'identificazione positiva del materiale (PMI) con un analizzatore XRF portatile al ricevimento per confermare la chimica della lega di nichel-molibdeno e l'assenza di cromo significativo (che indicherebbe il materiale sbagliato).
