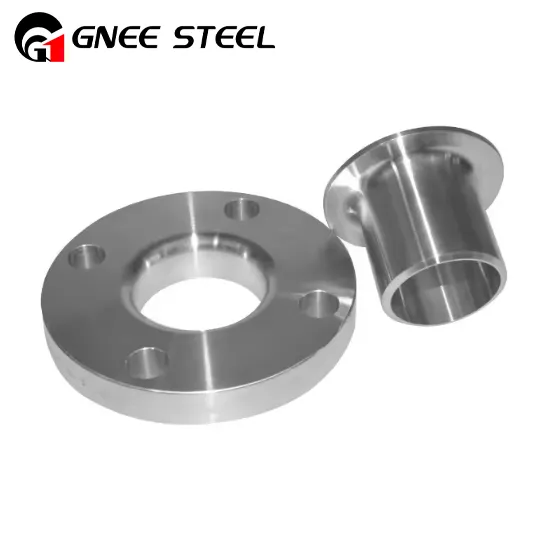

Flange congiunte lappate

Le flange a giunto sovrapposto vengono utilizzate con estremità stub per collegamenti flangiati nei sistemi di tubazioni. Queste flange sono disponibili nelle dimensioni da ½" a 24" e nelle classi di pressione 150#, 300#, 400#, 600#, 1500# e 2500#.

Invia la tua richiesta

Chatta adesso

In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.

Invia un'email-:ss@gneesteel.com
Telefono:+8615824687445

introduzione al prodotto

Le flange a giunto sovrapposto sono molto utili nei sistemi di tubazioni in acciaio al carbonio o in acciaio a bassa lega. L'utilizzo di questi tipi di flange nei sistemi di tubazioni richiede estremità dei tubi con giunzioni sovrapposte. I sistemi di tubazioni che richiedono uno smontaggio frequente per l'ispezione o la manutenzione ordinaria possono utilizzare gruppi di flange con giunzioni sovrapposte e terminali di tubi troncati. Queste flange sono utili anche quando si installano tubi di grande diametro o configurazioni difficili da modificare grazie alla disposizione rapida dei fori dei bulloni. Metodi specifici aiutano a realizzare queste flange, ad esempio quando il materiale del tubo è esotico, il giunto a sovrapposizione viene formato modellando il materiale del tubo dopo l'installazione della flangia libera.

Specifiche delle flange congiunte

Dimensioni:ANSI B16.5, ANSI B16.47 Serie A e B, MSS SP44, ASA, API-605, AWWA, Disegni personalizzati

Misurare :Da 1/2" (15 NB) a 48" (1200 NB)

Classe :150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, norma DIN ND-6,10, 16, 25, 40 ecc.

DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS:BS4504, BS4504, BS1560, BS10

Tipo di faccia flangiata:Faccia piatta (FF), faccia rialzata (RF), giunto ad anello (RTJ)

Hastelloy Pipe Lap Joint Flange

GRADI DEL MATERIALE DELLA FLANGIA DEL GIUNTO

Flangia di giunzione a giro in acciaio inossidabile	ASTM/ASME A/SA182:- F304, F304L, F316, F316L, ASTM/ASME A/SA351:- CF3, CF3M, CF8, CF8M, DIN 1.4306, DIN 1.4301, DIN 1.4404, DIN 1.4401, DIN 1.4408, DIN 1.4308, DIN 1.4306, DIN 1.4409
Flangia per giunto sovrapposto duplex	S31803 / S32205 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Flangia di giunzione sovrapposta super duplex	S32750 / S32760 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Flangia di giunzione a giro in rame nichel	ASTM / ASME SB 61/62/151/152, Rame Nichel 90/10 (C70600), Cupro Nichel 70/30 (C71500), UNS C71640
Flangia di giunzione in titanio	ASTM B381 / ASME SB381:- Titanio gr. 1, titanio gr. 2, titanio gr. 4, titanio gr. 5, titanio gr. 7 ASTM R50250/GR.1\|R50400/GR.2\| R50550/GR.3\| R50700/GR.4\| GR.6 \|R52400/GR.7\|R53400/GR.12\| R56320/GR.9\|R56400/GR.5
Flangia di giunzione in rame	TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C108 00, C10910, C10920, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C443 00, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ecc.
Flangia di giunzione sovrapposta in Incoloy	ASTM B564 / ASME SB564% 3a - Incoloy 800% 2c 800H % 2c 800HT (UNS N08800) % 2c 825 (UNS N08825) % 2c 925
Flangia di giunzione sovrapposta in Inconel	ASTM B564 / ASME SB564:- Inconel 600, 601, 625, 718, 783, 690, x750
Flangia di giunzione sovrapposta in nichel	ASTM B564 / ASME SB564:- Nichel 200, Nichel 201, Nichel 205, Nichel 205LC
Flangia per giunto sovrapposto in Hastelloy	ASTM B564 / ASME SB564:- Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Flangia per giunto sovrapposto in Monel	ASTM B564 / ASME SB564:- Monel 400 (N. UNS N04400), Monel 500 (N. UNS N05500)
Flangia di giunzione sovrapposta in acciaio al carbonio	ASTM/ASME A/SA105 A/SA105N e A/SA216-WCB, DIN 1.0460, DIN 1.0402, DIN 1.0619, Acciaio per stampi, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, CS ad alto rendimento ASTM A694 / A694 (F52, F56, F60, F65, F70, F80)
Flangia di giunzione a giro in acciaio legato	ASTM A182 / ASME SA182:- F5, F9, F11, F12, F22, F91
Flangia per giunto a giro in lega da 20 giri	ASTM B462 / ASME SB462:- Lega Carpenter® 20, Lega 20Cb-3
254 Flangia per giunto sovrapposto SMO	ASTM A182 / ASME SA182:- SMO 254/6Mo, UNS S31254, DIN 1.4547
Flangia di giunzione in alluminio	5052 /6061/ 6063 / 2017 / 7075 / ecc.
Flangia di giunzione in ottone	3602 / 2604 / H59 / H62 / ecc.
Altro materiale per flangia di giunzione	Bronzo allo stagno, bronzo all'alluminio, bronzo al piombo, Nimonic 75, Nimonic 80A, Nimonic 90, AISI 4140, AISI 4130, acciaio dolce, flange Al6XN
