1. Qual è la composizione fondamentale e il principio metallurgico della barra di superlega GH3030?
GH3030 è una superlega solida, rinforzata con soluzione-a base di nichel-cromo-. La sua identità fondamentale è quella di una lega resistente alle alte-temperature e all'ossidazione-progettata per un servizio a lungo-termine a temperature che vanno da 800°C a 1100°C (da 1472°F a 2012°F). Essendo una lega in soluzione solida-, deriva la sua resistenza non dalle fasi di precipitazione secondarie, ma dall'effetto intrinseco dei suoi elementi leganti disciolti direttamente nella matrice di nichel.
Le caratteristiche principali sono definite dalla sua composizione:
Elevato contenuto di nichel (~80%): fornisce una matrice austenitica stabile, cubica a faccia centrata (FCC), che costituisce la base per la sua elevata duttilità, tenacità e fabbricabilità.
Cromo (~20%): questa è la pietra angolare delle sue prestazioni. Il cromo forma sulla superficie una scaglia di ossido di cromo (Cr₂O₃) densa, aderente e autoriparante, che fornisce un'eccezionale resistenza all'ossidazione e alla carburazione in ambienti ad alta-temperatura.
Titanio (~0,4%): un'aggiunta piccola ma fondamentale che si combina con il carbonio per formare carburi di titanio stabili (TiC), che forniscono un certo rafforzamento dei bordi dei grani e migliorano la resistenza allo scorrimento viscoso.
Basso contenuto di carbonio: il contenuto di carbonio è controllato per essere basso, impedendo la formazione di eccessivi carburi di cromo che potrebbero impoverire il cromo dalla matrice e compromettere la resistenza all'ossidazione.

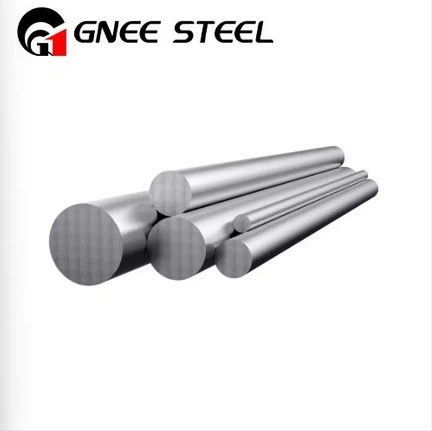

La forma "barra" è vitale a livello industriale per diversi motivi chiave:
Materiale per forgiatura: funge da materiale essenziale per la billetta per la forgiatura-a stampo chiuso di componenti che richiedono resistenza all'ossidazione ad alta-temperatura, come parti della camera di combustione, portafiamma e dispositivi del forno.
Lavorazione diretta di componenti: le barre vengono lavorate direttamente per ottenere una vasta gamma di parti ad alta-temperatura, tra cui elementi di fissaggio, aste di supporto, staffe e rulli per forni di trattamento termico.
Coerenza strutturale: la forma della barra lavorata garantisce una microstruttura omogenea e uniforme in tutta la sezione trasversale,-fondamentale per prestazioni prevedibili sotto carichi termici e meccanici.
In sostanza, la barra in lega GH3030 combina una buona resistenza alle alte-temperature, un'eccezionale resistenza all'ossidazione e un'eccellente fabbricabilità in un fattore di forma versatile per la produzione di componenti durevoli alle alte-temperature.
2. In un'applicazione per forni ad alta-temperatura, perché dovresti specificare una barra GH3030 invece di un comune acciaio inossidabile come il 310S?
La scelta di una barra GH3030 rispetto all'acciaio inossidabile 310S per un componente di un forno ad alta-temperatura è una decisione guidata dalla necessità di longevità e affidabilità superiori in ambienti termici esigenti.
Confronto delle prestazioni: GH3030 rispetto a. 310S
Resistenza all'ossidazione e al ridimensionamento:
Acciaio inossidabile 310S: funziona bene fino a circa 1100°C (2012°F) in servizio intermittente. Tuttavia, a temperature sostenute superiori a 1000°C (1832°F), inizia a formare una spessa scaglia di ossido non-aderente che si sfalda (si sfalda) durante il ciclo termico. Ciò porta alla progressiva perdita di metallo, alla contaminazione dell'atmosfera del forno e ad eventuali guasti.
Superlega GH3030: offre una resistenza all'ossidazione significativamente migliore a queste temperature elevate. La matrice ricca di nichel-fornisce una base più stabile e il cromo forma scaglie più tenaci e aderenti. Ciò si traduce in tassi di scagliatura molto più bassi e una resistenza superiore alla spallazione, garantendo una durata operativa più lunga e un funzionamento più pulito del forno.
Forza di scorrimento:
310S: Ha una resistenza allo scorrimento viscoso relativamente bassa a temperature superiori a 900°C (1652°F). Sotto carico sostenuto ad alta temperatura, è soggetto a deformazione graduale (cedimento) nel tempo.
GH3030: possiede una maggiore resistenza allo scorrimento viscoso grazie alla sua matrice di nichel rinforzata con una soluzione solida-. È molto più resistente al cedimento e alla distorsione se utilizzato come supporti strutturali, dispositivi o rulli sotto carico ad alte temperature.
Stabilità termica:
310S: può subire infragilimento a causa della formazione della fase sigma dopo un'esposizione prolungata nell'intervallo 650-870°C (1200-1600°F), che può ridurne la tenacità.
GH3030: È microstrutturalmente stabile e non forma fasi infragilibili, mantenendo la sua duttilità e resistenza agli shock termici.
Linee guida per l'applicazione:
Specifica 310S per componenti di forni per uso generico-che funzionano in modo affidabile fino a ~1000°C, dove il costo è un fattore significativo. Specificare la barra GH3030 per dispositivi critici, supporti per tubi radianti, sistemi di carica e scarica e dispositivi di fissaggio in cui la temperatura operativa è costantemente pari o superiore a 1.000°C, i cicli termici sono frequenti ed è richiesta la massima durata di servizio con una manutenzione minima.
3. Qual è il trattamento termico standard per le barre grezze GH3030 e in cosa differisce dal trattamento delle superleghe indurite per precipitazione-?
Il trattamento termico per GH3030 è fondamentalmente diverso e significativamente più semplice di quello per le leghe indurite per precipitazione-come GH4037 o Inconel 718. Questa semplicità è una conseguenza diretta della metallurgia rafforzata dalla sua soluzione solida-.
Trattamento termico standard per GH3030: solubilizzazione
Processo: il materiale viene riscaldato a un intervallo di temperatura di 1050 °C - 1150°C (1922 °F - 2102°F), mantenuto per un tempo sufficiente a raggiungere una temperatura uniforme in tutta la sezione trasversale- (tipicamente 30-90 minuti, a seconda del diametro), quindi raffreddato rapidamente tramite tempra in acqua o raffreddamento ad aria rapido.
Obiettivi metallurgici:
Dissoluzione delle fasi secondarie: dissolvere eventuali carburi o altre fasi minori che potrebbero essersi formati durante la lavorazione nella matrice di nichel, creando una soluzione solida omogenea e massimizzando la duttilità.
Ricristallizzazione: per produrre una struttura a grana uniforme ed equiassica. Per il servizio ad alta-temperatura, una granulometria leggermente più grossa è spesso accettabile e può anche essere utile per la resistenza allo scorrimento viscoso.
Riduzione dello stress: per eliminare le tensioni interne derivanti dalla precedente lavorazione a freddo o a caldo, ripristinando il materiale alla sua condizione più morbida e lavorabile.
Differenza critica rispetto alle leghe temprate da precipitazione- (ad es. GH4037):
GH3030 (Soluzione-solida): presenta un trattamento termico-in un'unica fase. La sua forza è inerente agli elementi di lega presenti nella matrice. La solubilizzazione è il trattamento finale per ottimizzare la microstruttura. Non viene eseguito né richiesto alcun trattamento di invecchiamento.
GH4037 (Precipitation-Hardened): richiede una sequenza di trattamento termico complessa a più-fasi:
Solution Treat: Per dissolvere i formatori gamma prime (Al, Ti).
Rapid Quench: per creare una soluzione solida supersatura.
Invecchiamento (uno o due passaggi): per far precipitare una dispersione fine e uniforme della fase rinforzante gamma prime (γ').
Questo trattamento termico più semplice, in un'unica fase- costituisce uno dei principali vantaggi di GH3030, poiché riduce la complessità della lavorazione, i costi e il rischio di distorsione rispetto alle leghe indurite per precipitazione-.
4. Quali sono le principali considerazioni sulla lavorazione e sulla saldatura per la fabbricazione di componenti dalla barra GH3030?
Sebbene GH3030 sia più fabbricabile di molte superleghe-indurite per precipitazione, presenta ancora sfide che richiedono tecniche specifiche per ottenere risultati positivi, principalmente a causa della sua resistenza e della tendenza all'incrudimento-.
Considerazioni sulla lavorazione:
Incrudimento: la lega ha una forte tendenza a incrudirsi-durante la lavorazione. Ciò richiede l'utilizzo di utensili in metallo duro affilati e con angolo di spoglia positivo-e il mantenimento di una velocità di avanzamento costante e sufficientemente aggressiva per tagliare sotto lo strato-indurito. Strumenti smussati o tagli leggeri e sfregati induriranno rapidamente la superficie, causando un'usura eccessiva dell'utensile e una finitura superficiale scadente.
Materiale e geometria dell'utensile: gli inserti in metallo duro sono standard. Utilizzare qualità progettate per leghe ad alta-temperatura (ad es. micrograna C-2/C-3). Spigoli affilati e rompitrucioli generosi sono essenziali per controllare i trucioli tenaci e fibrosi.
Parametri: utilizzare velocità moderate e avanzamenti pesanti e positivi. La rigidità della macchina, del portautensile e della configurazione è fondamentale per prevenire le vibrazioni, che aggravano l'incrudimento.
Refrigerante: un refrigerante ad alto-volume e ad alta-pressione è obbligatorio per controllare il calore sul tagliente, prolungare la durata dell'utensile e agevolare l'evacuazione dei trucioli.
Considerazioni sulla saldatura:
Si ritiene generalmente che GH3030 abbia una buona saldabilità. Le pratiche chiave includono:
Processi: la saldatura ad arco di tungsteno a gas (GTAW/TIG) è il processo più comune e preferito grazie al suo eccellente controllo e alle saldature pulite e di elevata purezza-.
Metallo d'apporto: utilizzare un metallo d'apporto dalla composizione corrispondente, come HGH3030 o ERNiCr-3.
Temperatura di preriscaldamento/interpassaggio: generalmente non richiesta per le sezioni sottili. Per le sezioni pesanti, un preriscaldamento di 95-205 °C (200-400 °F) può aiutare a prevenire le crepe.
Trattamento termico post-saldatura (PWHT): per la maggior parte delle applicazioni, il PWHT non è richiesto a causa della natura solida-della soluzione della lega. Tuttavia, per saldature fortemente vincolate o per il servizio in ambienti corrosivi altamente stressati, può essere consigliata una ricottura completa per ripristinare la resistenza alla corrosione e la duttilità ottimali nella zona termicamente-influenzata (HAZ) e alleviare le tensioni residue.
5. In che modo il rapporto prestazioni-costo-della barra GH3030 la posiziona all'interno della più ampia famiglia di leghe ad alta-temperatura?
La barra GH3030 occupa una posizione intermedia strategica nella famiglia delle leghe ad alte-prestazioni, posizionandosi come aggiornamento-economico dell'acciaio inossidabile per ambienti ossidanti.
Spettro di prestazioni e costi:
Estremità inferiore: acciai inossidabili austenitici (304H, 310S)
Prestazioni: Buono per ambienti ossidanti fino a ~1000-1100°C. Soffrono di minore resistenza, desquamazione e potenziale infragilimento.
Costo: più basso.
Gamma media-/prestazioni bilanciate: barra in superlega GH3030
Prestazioni: eccellente resistenza all'ossidazione fino a 1100°C (2012°F), buona resistenza allo scorrimento viscoso e stabilità termica superiore rispetto agli acciai inossidabili. È l'aggiornamento "cavallo di battaglia" quando l'acciaio inossidabile non è più sufficiente.
Costo: moderato. Superiore all'acciaio inossidabile grazie al suo elevato contenuto di nichel, ma più conveniente-delle leghe a soluzione solida-avanzate.
Elevate-prestazioni/resistenza superiore all'ossidazione: barra GH3044 (tipo Hastelloy X)
Prestazioni: contiene tungsteno per una maggiore resistenza e offre una resistenza all'ossidazione ancora migliore a temperature fino a 1200°C (2192°F).
Costo: superiore a GH3030 a causa dell'aggiunta di costoso tungsteno.
Premium/Massima resistenza: precipitazione-leghe temprate (Inconel 718, GH4169)
Prestazioni: resistenza alla trazione e allo scorrimento molto più elevata, ma limitata a ~700°C (1292°F) a causa dell'instabilità microstrutturale. La loro resistenza all'ossidazione è generalmente inferiore a GH3030 a temperature molto elevate.
Costo: più alto, a causa della chimica complessa e del trattamento termico.
Conclusione sul posizionamento:
La barra GH3030 è lo specialista razionale ed economico-per il servizio di ossidazione ad alta-temperatura. Non è economico come l'acciaio inossidabile, né resistente come le leghe indurite per precipitazione-, né robusto come GH3044. Il suo valore è massimizzato quando un'applicazione richiede prestazioni migliori di quelle offerte dall'acciaio inossidabile 310S, ma non garantisce il premio per una lega più avanzata come GH3044. Rappresenta la scelta ingegneristica più intelligente per un'ampia gamma di applicazioni in forni, condotti di gas caldi e apparecchiature per il trattamento termico, offrendo prestazioni affidabili e durata di servizio estesa a un costo del ciclo di vita-ottimale.
